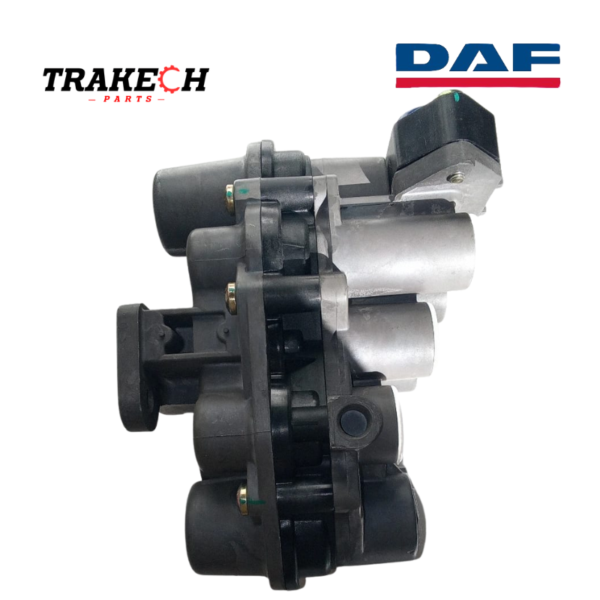

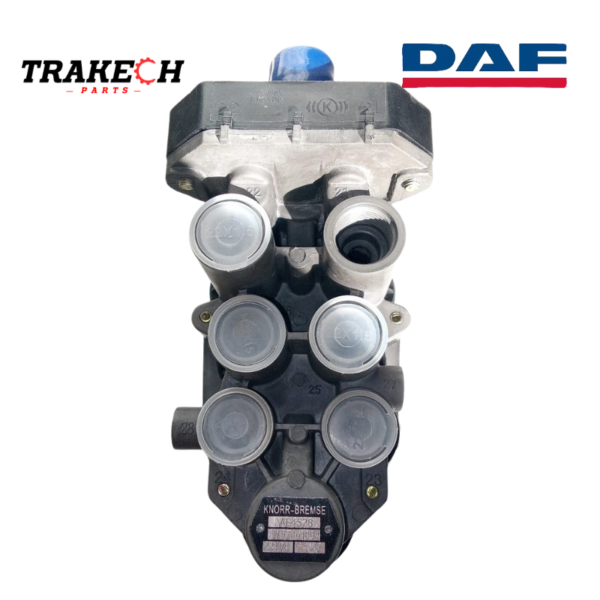

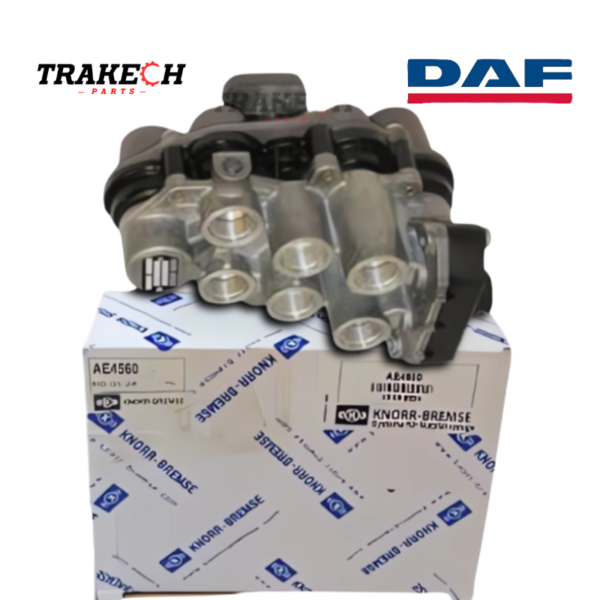

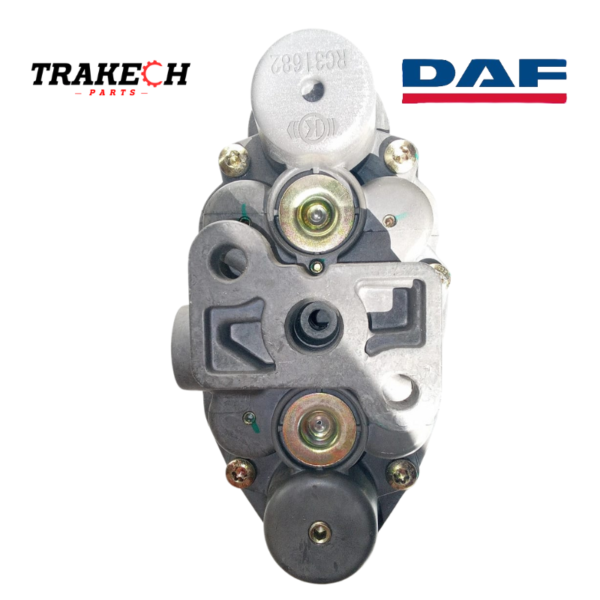

Protection Valve – DAF KNORR-BREMSE

⚙ Compatibilité / Applications

• Utilisée sur camions DAF, notamment dans les systèmes de freinage avec plusieurs circuits. Références croisées / équivalences : DAF 1607416, 1612054 Compatible dans des configurations à quatre circuits pneumatiques (four-circuit) dans le système de freinage du véhicule.

🔧 Installation / conseils de montage

Voici quelques bonnes pratiques pour le montage ou remplacement :

1. Positionnement & orientation

• Monter dans l’emplacement prévu dans le circuit d’air du véhicule.

• S’assurer que tous les ports (entrées / sorties) sont correctement raccordés aux circuits correspondants (frein, suspension, etc.).

2. Raccords pneumatiques

• Utiliser des raccords conformes aux filetages M16 × 1,5 ou M22 × 1,5 selon port.

• Vérifier l’étanchéité, joints neufs, absence de fuite.

3. Raccord électrique

• Connecteur électrique à bayonnette DIN (5 V) pour la surveillance ou déclenchement de signaux (s’il y a capteurs ou circuits de contrôle).

• Veiller à la polarité, qualité du contact, isolations.

4. Essais / vérification

• Appliquer pression d’air et vérifier que les circuits s’ouvrent / ferment aux pressions prévues (≈ 7 bar pour by-pass, limite à ~ 8,5 bar) selon la valve.

• Vérifier que lorsqu’un circuit est défaillant, la valve protège ou isole correctement les autres circuits.

• Inspecter les fuites et s’assurer que la pression reste stable.

5. Maintenance & inspection

• Vérifier périodiquement l’état des joints, des raccords, la propreté interne.

• Remplacer les pièces d’usure ou réparer via kit de réparation si disponible (repair kit pour AE4528 est proposé par certains fournisseurs)
